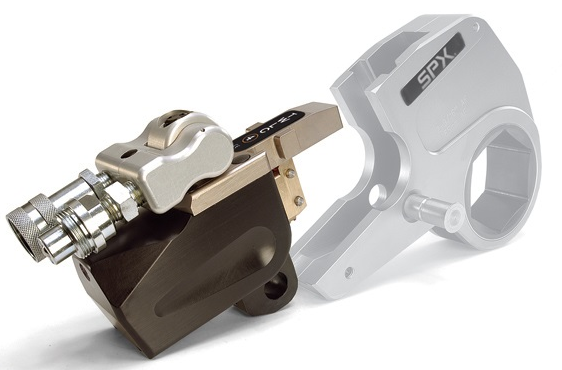

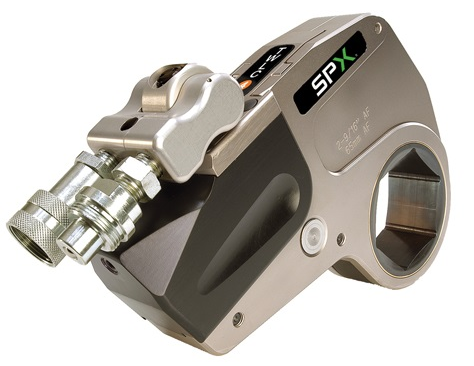

中空液压扭力扳手
TWLC系列的中空扳手凭借其加长的工作头、超薄的厚度以及较小的操作半径在一些狭小的工况上充分体现了其价值。
重量轻、壳体强度高。
卓越的抗扭性能。
快速的操作周期。
优质的棘轮棘爪材质。
浮动的活塞连杆设计。
驱动活塞机构自动连接工作头。
紧凑的框架尺寸。
坚实的合金钢材质。
内置安全阀。
嵌入式的反作用力臂。
操作半径小。
快速连接工作头，无需工具。
表面经过防腐处理。
大流量可旋转的流量接头。
结构精简。
恒定的扭矩输出。
享有终身质保。
| 扭力扳手 型号 | 工作头对边尺寸 | 最大扭矩值 | 重量 |
|---|---|---|---|
| (mm) | (mm) | (mm) | |
| TWLC2 | 32 - 60 | 2135 | 2,8 |
| TWLC4 | 38,1 - 79 | 5389 | 5,7 |
| TWLC8 | 60 - 98 | 10770 | 10,4 |
| TWLC15 | 65 - 117 | 20133 | 16,9 |
| TWLC30 | 79 - 155 | 39047 | 34,9 |
工作头和变径套筒
| 工具 型号 | 工作头 型号 | 螺母对边A/F | 订货号 | 工作头半径 | 订货号 | 变径套筒 | 订货号 | 变径套筒 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | ||||||||
| TWLC2 | TWL2-032 | 32 | - | - | - | ||||||
| TWL2-036 | 36 | - | - | - | |||||||
| TWL2-041 | 41 | TWR2-041036 | 41-36 | TWR2-041032 | 41-32 | - | |||||
| TWL2-046 | 46 | TWR2-046041 | 46-41 | TWR2-046036 | 46-36 | TWR2-046032 | 46-32 | ||||
| TWL2-050 | 50 | TWR2-050046 | 50-46 | TWR2-050041 | 50-41 | TWR2-050036 | 50-36 | ||||
| TWL2-055 | 55 | TWR2-055050 | 55-50 | TWR2-055046 | 55-46 | TWR2-055041 | 55-41 | ||||
| TWL2-060 | 60 | TWR2-060055 | 60-55 | TWR2-060050 | 60-50 | TWR2-060046 | 60-46 | ||||
| TWLC4 | TWL4-041 | 41 | TWR4-041036 | 41-36 | TWR4-041032 | 41-32 | - | ||||
| TWL4-046 | 46 | TWR4-046041 | 46-41 | TWR4-046041 | 46-36 | TWR4-046032 | 46-32 | ||||
| TWL4-050 | 50 | TWR4-050046 | 50-46 | TWR4-050041 | 50-41 | TWR4-050036 | 50-36 | ||||
| TWL4-055 | 55 | TWR4-055050 | 55-50 | TWR4-055046 | 55-46 | TWR4-055041 | 55-41 | ||||
| TWL4-060 | 60 | TWR4-060055 | 60-55 | TWR4-060050 | 60-50 | TWR4-060046 | 60-46 | ||||
| TWL4-065 | 65 | TWR4-065060 | 65-60 | TWR4-065055 | 65-55 | TWR4-065050 | 65-50 | ||||
| TWL4-070 | 70 | TWR4-070065 | 70-65 | TWR4-070060 | 70-60 | TWR4-070055 | 70-55 | ||||
| TWL4-075 | 75 | TWR4-075070 | 75-70 | TWR4-075065 | 75-65 | TWR4-075060 | 75-60 | ||||
| TWL4-080 | 80 | TWR4-080075 | 80-75 | TWR4-080070 | 80-70 | TWR4-080065 | 80-65 | ||||
| TWLC8 | TWL8-060 | 60 | TWR8-060055 | 60-55 | TWR8-060050 | 60-50 | TWR8-060046 | 60-46 | |||
| TWL8-065 | 65 | TWR8-065060 | 65-60 | TWR8-065055 | 65-55 | TWR8-065050 | 65-50 | ||||
| TWL8-070 | 70 | TWR8-070065 | 70-65 | TWR8-070060 | 70-60 | TWR8-070055 | 70-55 | ||||
| TWL8-075 | 75 | TWR8-075070 | 75-70 | TWR8-075065 | 75-65 | TWR8-075060 | 75-60 | ||||
| TWL8-080 | 80 | TWR8-080075 | 80-75 | TWR8-080070 | 80-70 | TWR8-080065 | 80-65 | ||||
| TWL8-085 | 85 | TWR8-085080 | 85-80 | TWR8-085065 | 85-65 | TWR8-085070 | 85-70 | ||||
| TWL8-090 | 90 | TWR8-090085 | 90-85 | TWR8-090080 | 90-80 | TWR8-090075 | 90-75 | ||||
| TWL8-095 | 95 | TWR8-095090 | 95-90 | TWR8-095085 | 95-85 | TWR8-095080 | 95-80 | ||||
| TWL8-100 | 100 | TWR8-100095 | 100-95 | TWR8-100090 | 100-90 | TWR8-100085 | 100-85 | ||||
| TWLC15 | TWL15-070 | 70 | TWR15-070065 | 70-65 | TWR15-070060 | 70-60 | TWR15-070055 | 70-55 | |||
| TWL15-075 | 75 | TWR15-075070 | 75-70 | TWR15-075065 | 75-65 | TWR15-075060 | 75-60 | ||||
| TWL15-080 | 80 | TWR15-080075 | 80-75 | TWR15-080070 | 80-70 | TWR15-080065 | 80-65 | ||||
| TWL15-085 | 85 | TWR15-085080 | 85-80 | TWR15-085065 | 85-65 | TWR15-085070 | 85-70 | ||||
| TWL15-090 | 90 | TWR15-090085 | 90-85 | TWR15-090080 | 90-80 | TWR15-090075 | 90-75 | ||||
| TWL15-095 | 95 | TWR15-095090 | 95-90 | TWR15-095085 | 95-85 | TWR15-095080 | 95-80 | ||||
| TWL15-100 | 100 | TWR15-100095 | 100-95 | TWR15-100090 | 100-90 | TWR15-100085 | 100-85 | ||||
| TWL15-105 | 105 | TWR15-105100 | 105-100 | TWR15-105095 | 105-95 | TWR15-105090 | 105-90 | ||||
| TWL15-425 | - | TWR15-425388 | - | TWR15-425375 | - | TWR15-425350 | - | ||||
| TWL15-110 | 110 | TWR15-110105 | 110-105 | TWR15-110010 | 110-100 | TWR15-110095 | 110-95 | ||||
| TWL15-115 | 115 | TWR15-115110 | 115-110 | TWR15-115105 | 115-105 | TWR15-115100 | 115-100 | ||||
| TWL15-463 | - | TWR15-463425 | - | TWR15-463388 | - | TWR15-463375 | - | ||||
| TWLC30 | TWL30-080 | 80 | TWR30-080075 | 80-75 | TWR30-080070 | 80-70 | TWR30-080065 | 80-65 | |||
| TWL30-085 | 85 | TWR30-085080 | 85-80 | TWR30-085065 | 85-65 | TWR30-085070 | 85-70 | ||||
| TWL30-090 | 90 | TWR30-090085 | 90-85 | TWR30-090080 | 90-80 | TWR30-090075 | 90-75 | ||||
| TWL30-095 | 95 | TWR30-095090 | 95-90 | TWR30-095085 | 95-85 | TWR30-095080 | 95-80 | ||||
| TWL30-100 | 100 | TWR30-100095 | 100-95 | TWR30-100090 | 100-90 | TWR30-100085 | 100-85 | ||||
| TWL30-105 | 105 | TWR30-105100 | 105-100 | TWR30-105095 | 105-95 | TWR30-105090 | 105-90 | ||||
| TWL30-425 | - | TWR30-425388 | - | TWR30-425375 | - | TWR30-425350 | - | ||||
| TWL30-110 | 110 | TWR30-110105 | 110-105 | TWR30-110010 | 110-100 | TWR30-110095 | 110-95 | ||||
| TWL30-115 | 115 | TWR30-115110 | 115-110 | TWR30-1150105 | 115-105 | TWR30-115100 | 115-100 | ||||
| TWL30-463 | - | TWR30-463425 | - | TWR30-463388 | - | TWR30-46375 | - | ||||
| TWL30-120 | 120 | TWR30-120115 | 120-115 | TWR30-120110 | 120-110 | TWR30-120105 | 120-105 | ||||
| TWL30-500 | - | TWR30-500463 | - | TWR30-500425 | - | TWR30-500388 | - | ||||
| TWL30-130 | 130 | TWR30-130120 | 130-120 | TWR30-130115 | 130-115 | TWR30-130110 | 130-110 | ||||
| TWL30-135 | 135 | TWR30-135125 | 135-125 | TWR30-135120 | 135-120 | TWR30-135115 | 135-115 | ||||
| TWL30-145 | 145 | Erhältlich auf Anfrage | |||||||||
| TWL30-145 | 150 | ||||||||||
| TWL30-155 | 155 | ||||||||||
注意: 为恰当地使用工具及其配件，请在使用前阅读操作手册。
备注: 上述尺寸可能存有少于偏差。如需极为精确的尺寸请询制造商。
产品参数可能会在不通知的情况下而更新。
| 双路油管 | |||||
|---|---|---|---|---|---|
| 订货号 | 油管长度 | 油管内径 | 规格描述 | ||
| (ft.) | (m.) | (in.) | (mm.) | ||
| TWH15 | 15 | 4.6 | 1/4 | 9.5 | 绝缘 |
| TWH20 | 20 | 6 | 1/4 | 9.5 | 绝缘 |
| TWH50 | 50 | 15.2 | 1/4 | 9.5 | 绝缘 |
